VUシリーズの通り穴用ポイントタップ「VUPO」と、止まり穴用スパイラルタップ「VUSP」の解説動画です。動画の前半部分ではZ-PROシリーズの共通仕様について、後半部分ではVUPOとVUSPのそれぞれの特長について、約4分の動画で、ポイントをわかりやすく解説しています。
一般的なタップより
長い全長により切りくずの
排出性をアップ
Z-PRO最大の特徴がセミロング形状の採用です。ワークとホルダー間に切りくず排出に適した距離をつくることで、切りくずの巻き付きを低減。さらに、切削油の給油性向上によって切りくずのスムーズな排出も促され、安定した加工精度を維持できます。近年普及するマシニングセンタ等の機械加工へ適した製品です。
独自の溝形状を採用し、
切りくずの詰まりを解消
タップの長さにくわえ、Z-PROではタップの溝にも独自の形状を採用。これにより切りくず詰まりの解消も期待できます。また、切削抵抗も低減されるため、摩耗や刃欠けによるタップの劣化を抑制して長寿命化にも寄与します。さらに、粉末ハイス材と特殊コーティングの採用で、耐久性を向上させている点にも注目です。
導入前の課題
切りくずがシャンクへ巻き付く
外部給油が十分にできない
スパイラルタップで加工する際、上方に排出された切りくずがホルダーに干渉し、シャンクへの巻き付きが発生。また、ワークとホルダー間の距離が短いことで、切削油の外部給油が十分に行えず、タップの折損や摩耗の進行、寿命の短縮につながっていた。
導入後の変化
切りくずの巻き付き発生頻度が低下
給油性も改善し安定した加工を実現
ホルダーからの突き出しが長くなり、ワークとの間の距離に余裕が生まれたことで、切りくずがホルダーに干渉せずに排出されるように。これにより巻き付きの発生頻度が低下。切削油の供給性も同様に改善され、タップの安定した加工が実現された。
Z-PRO VUシリーズ
| タップの種類 | スパイラルタップ | シャンク径 | 4㎜ |
|---|---|---|---|
| 材質 | 粉末ハイス（HSS-P） | 食付き長さ | 2.5P |
| ねじ部等級 | P2 | 表面処理 | 特殊コーティング |
| ねじ部長さ | 18㎜ | オイルホール | 不明 |
※上記は型番VUSP・呼びM3×0.5の寸法例です。この他、ポイントタップ（VUPO）等種類があります。
彌満和製作所は1923年創業の100年以上続くタップ製造の老舗メーカー。タップに特化した専門知識と技術で、自動車、船舶、建設機械、IT機器、家電製品など各業界・分野に即した、ねじ加工に関するソリューションの提案を得意としています。
| 所在地 | 東京都中央区京橋3-13-10 中島ゴールドビル6F |
|---|---|
| 電話番号 | 03-3561-2711 |
| 公式URL | https://www.yamawa.com/jp/ |
| 設立年月日 | 1923年 |
田野井製作所のWタフレット（W-TFシリーズ）の解説動画です。W-TFの特長の説明の後、従来品との加工トルクと加工寿命の違いをグラフで解説。 最後に加工対応ワークの種類についても紹介されています。約1分の動画で簡単にタップの概要が分かる内容となっています。
オリジナルの設計で
高速加工と高耐久性を実現
Wタフレットは、高硬度で耐摩耗性に優れるTiNCコーティングをラップ処理により密着させており、コーティングの特性を活かすなめらかな設計となっているのが特徴です。さらに、新設計のねじ山形状によって摩擦によるダメージも低減。盛り上げタップの弱点である加工トルクを従来製品より抑制し、高速加工を可能にしています。
幅広い被削材に対応！
難削材にも対応ができる
Wタフレットは対応できる被削材の種類が多いのも特徴です。一般的に盛り上げタップは、展延性のある材料にのみ加工が限定されますが、超硬WタフレットであればHRC45以上の高硬度材にも対応することができます。このほか、高炭素鋼や構造用合金鋼、ステンレス鋼など幅広く被削材に対応。
導入前の課題
硬い自動車部品で
タップの折損トラブル
自動車部品メーカーの改善事例。自動車の足廻り部品の加工において、雌ねじ加工に切削タップを使用していたが、硬い材質であったため、タップの折損トラブルが生じていた。また、ワークの品質にも影響を及ぼし、不良品も多く抱えていた。
導入後の変化
タップの折損や欠けの発生が減少
Wタフレットの導入により、大きな問題となっていたタップの折損や欠けの発生が減少した。これに伴い、加工定数も1000穴から2000穴となり、作業効率が2倍にまで向上。タップの寿命が伸びたおかげで当初の課題を解決し、さらにコストダウンにも成功した。
参照元：田野井製作所公式HP（https://www.tanoi-mfg.co.jp/example/）
Wタフレット W-TFシリーズ
| タップの種類 | 盛り上げタップ | シャンク径 | 4㎜ |
|---|---|---|---|
| 材質 | HSSE | 食付き長さ | 1C、2C（B）、4C（P） |
| ねじ部等級 | 5～7（精度） | 表面処理 | TiCN |
| ねじ部長さ | 18㎜ | オイルホール | 不明 |
※上記は呼びM3×0.5の寸法例です。
田野井製作所は、数々のオリジナル性の高いタップを生み出しており、自由な発想とそれを実現する技術力が強みです。これらの武器を活用し、顧客が抱えるねじ穴加工の課題を解決へと導くドクターセールスを実施しています。
| 所在地 | 埼玉県白岡市岡泉953 |
|---|---|
| 電話番号 | 0480-92-1731 |
| 公式URL | https://www.tanoi-mfg.co.jp/ |
| 設立年月日 | 1923年 |
バリレスドリル、バリレスミルに続いて、3分25秒あたりから、バリレススパイラルタップについての解説が始まります。汎用タップとバリレスタップとの精度の違いが、実際の雌ねじ加工の比較映像や性能を数値化したグラフを通じて、一目で分かる構成となっています。
バリの発生を抑えて
バリ取り工程を
大きく削減できる
バリレスシリーズは、下穴とタップ谷底の隙間を失くす「シェービングエッジ」をタップに採用したことでバリの極小化を実現。バリがほとんど発生しないため、精度の高いめねじ内径を実現できるのが特徴です。これにより、バリ取りや検査にかかっていた工数が省け、作業効率の向上とコストの削減につなげることができます。
加工精度の長寿命を実現！
長期にわたって
バリレスが続く
バリレス性能によって、タップ寿命が縮む懸念もありますが、バリレスシリーズはその課題を解消しています。刃欠けを防止するGチャンファの採用で、汎用タップと同等以上の寿命を実現しています。さらに、タップ寿命までバリレスな精度が劣化することなくキープできるため、めねじ内径の高い精度を安定して維持できるのも魅力です。
導入前の課題
めねじ加工でバリにより内径精度低下
汎用タップでめねじ加工すると内径にバリが発生し、そのまま加工し続けることでバリが増大。めねじ内径が小さくなってしまうことが課題となっていた。これにより、内径が公差外となることでタップ交換も余儀なくされ、コストの増加にもつながっていた。
導入後の変化
安定しためねじ内径の精度を実現
バリレスシリーズのタップは、バリがほとんど生じないため、寸法の狂いが少なくなり、安定しためねじ内径の精度を実現。さらに、従来のタップで行っていたバリ取りの作業工程も大幅に短縮されることで、作業効率の向上とコストダウンにも成功した。
参照元：不二越公式HP（https://www.nachi-fujikoshi.co.jp/tec/pdf/41B3.pdf）
バリレスシリーズ
SGスパイラルタップシリーズ
| タップの種類 | スパイラルタップ | シャンク径 | 4㎜ |
|---|---|---|---|
| 材質 | ハイス（FAX） | 食付き長さ | 2.5P |
| ねじ部等級 | P2 | 表面処理 | SG |
| ねじ部長さ | 18㎜ | オイルホール | 不明 |
※上記は呼びM3×0.5の寸法例です。他にも左ねじ用、ロングシャンク等種類があります。
不二越は、「NACHI」ブランドで国内外に切削工具やベアリング、産業用ロボットを供給し続ける総合機械メーカーです。自社製品に使用する材料から生産しており、自社一貫した製造体制で、安定した品質の維持に努めています。
| 所在地 | 東京都港区東新橋1-9-2汐留住友ビル17F |
|---|---|
| 電話番号 | 03-5568-5111 |
| 公式URL | https://www.nachi-fujikoshi.co.jp/ |
| 設立年月日 | 1928年 |
彌満和（やまわ）製作所は、1923年創業のタップ専業メーカー。多種多様な雌ねじ加工ニーズに応じる豊富な品ぞろえを強みとしており、YAMAWAブランドで国内だけでなく海外にも広くタップを供給しています。タップのカスタマイズや追加工に対して、短納期での対応を実現する彌満和（やまわ）の独自システム「PRAD system」にも注目です。
セミロング形状の採用により、切り屑の排出性をアップ。切り屑の巻き付きを防止し、加工精度の向上と長寿命を実現した製品です。
柔軟な発想力と技術力を武器に、ねじ穴加工のソリューションを提案し続ける田野井製作所。転造タップの国内黎明期から開発・製造を手がけており、特に転造タップの製品バリエーションが豊富です。ネジ加工のトラブルを診断しより適した提案するドクターセールスを推進するなど、顧客サポートにも力を入れています。

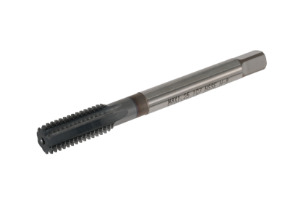

ヒゲバリの発生や斜め締めなど、ねじ穴加工に付きまとう課題をクリアする転造タップ。600種類超と豊富なラインナップも魅力。
オーエスジー（OSG）は、タップやドリル、エンドミルなどを取り扱う国内大手の切削工具メーカーです。世界各国に営業拠点を構え、グローバルに事業を展開しています。タップの製品ラインナップが豊富で、中でも幅広い被削材に対応した同社の「A-TAPシリーズ」は、発売開始以来、ねじ穴加工現場の多くの技術者たちから支持されています。
独自のタップ溝構造の採用により、切り屑の排出を促し、安定した加工を実現。難削材でもむしれの無い加工を可能にしています。
酒井精工は大阪に本社を構えるタップの専門メーカーです。独自のタップ製造技術を数多く保有しており、工業にだけ留まらず精緻さが要求される医療向けのタップも提供しています。すべて個別受注生産となっており、特注品にも対応が可能。営業・設計・製造の三位一体による手厚いサポートも魅力となっています。

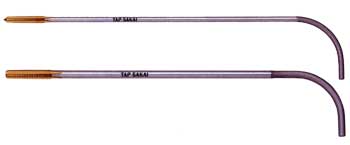

自動ねじ立盤向けのタップで、ガイドピース付やスパイラルフルート、オートタップ型など用途に応じて選ぶことが可能。
イシハシ精工は、タップに特化した事業を展開しており、タップの種類やサイズのバリエーションが充実。オーバーサイズのタップも取り扱うなど、常に顧客の要望に応じる製品を追求しています。タップの材質に関しても、高精度な加工ニーズに応える材質を多く採用しており、多種多様な被削材に対応することができます。
材質に高バナジウムハイス鋼を採用し、タップ表面に酸化処理が施された耐久性の高いポイントタップです。
仕入・製造・出荷まで自社一貫した生産体制によって、安定した品質と高性能なモノづくりに力を入れる早坂精密工業。物理蒸着法（PVD）による耐久性の高いコーティングを採用し、耐摩耗性や耐溶着性、摩擦抵抗を低減するタップを供給。日本だけに留まらず、海外にも広く自社ブランド「H.T.D」のタップを販売しています。
チタンコーティングで耐久性を高めた非切削のフォーミングタップ。タップの材質に高バナジウムハイスが使用されています。
不二越は、「NACHI」ブランドの切削工具や工作機械、ロボットを世界に展開する企業です。数あるタップ製品の中でも、めねじ加工時のバリの発生を極小にまで留めたバリレスシリーズが魅力。仕上がりの美しさと、作業負担軽減の両立を図ることで、効率性の向上を求めるねじ穴加工現場へソリューションを提案し続けています。
めねじ内径のバリゼロを実現するスパイラルタップ。バリ取り作業の負担を減らし、加工現場の効率性向上に寄与します。
野村工具製作所は、ナットの雌ねじ加工に適したタップが特に充実しています。材料の選定から設計、製造、仕上げまでタップ製造に関わる全ての工程を自社で一貫して管理しており、既製品の提供だけでなく、特注品にも対応することが可能。特殊な加工ニーズにも、野村工具製作所であれば応じることができるでしょう。
自動ねじ立盤用のロングシャンクタイプのタップです。連続してナットに雌ねじ加工することができます。
MARVELでは、電動ドリルに取り付けて雌ねじ加工でできるタップを提案。ドリルタップの取り扱いもあり、雌ねじ加工だけでなく下穴加工も同時に行うことができます。この他に、様々な機械工具も豊富にラインナップ。全国の大手ホームセンターへ自社製品を卸しており、身近な場所でMARVELの製品を手にすることができます。
インパクトドライバー等に取り付けて手軽に雌ねじ加工できるタップ。6角軸シャンクで取り付けも簡単です。
さくさくでは、スパイラルタップ・ポイントタップ・管用タップの3種類を自社ECサイトで販売。サイズのバリエーションがありながらも、大量購入しやすい安価な価格設定を実現しています。また、自社製だけでなく他社製の切削工具も販売しており、数万点を優に超える取り扱いアイテム数があるのも見逃せないポイントです。
一般的な被削材に広く対応したスパイラルタップ。まとめ買いに嬉しい、リーズナブルな価格設定が魅力となっています。
ミスミは、切削工具メーカーと商社の顔を併せ持っており、自社製品に加えて、他社製品もミスミのECサイト上で販売を行っています。タップに関しては、ハンドタップ・ポイントタップ、スパイラルタップの3種類を製造・販売。材質やコーティングの種類も選ぶことができ、さらに短納期の要望に応じられるのも強みです。
止まり穴と通し穴の両方に対応したハンドタップ。耐摩耗性に優れた超硬をタップの材質に採用しています。
北海道から九州まで広く実店舗や販売店を構えて、工具や整備用品を販売するワールドツール（アストロプロダクツ）。同社オリジナルのタップは、安価な価格設定ながらサイズバリエーションが充実。幅広い下穴径に対応することが可能です。また、アストロプロダクツの製品は店舗だけでなく、同社ECサイトからも購入することができます。
一般的なねじ切りに適したタップです。材質に炭素工具鋼（SK5）を採用。サイズのバリエーションも用意されています。
TONEは、大阪に本社を置く1938年創業の工具メーカーです。国内外の販売代理店を通じて、性能だけでなくデザイン性も高い工具を広く供給しています。TONEではタップとダイスがセットになった製品が特徴。ラチェット機構付きのハンドルもセットとなっており、手作業によるねじ切りや修正に適した製品となっています。
17サイズのタップとダイスがセットになった製品。専用の工具箱もついており、持ち運んでの作業に便利です。
