Bタッピングネジとは、下穴に雌ネジ加工しなくてもネジ立てができる雄ネジのことを指します。形状はネジ部が先端から2～2.5山絞ったテーパー状になっており、先端は尖っておらず平らです。また、Aタッピングネジよりもピッチが狭いのも特徴となっています。
Bタッピングネジには、先端の形状の違いから大きく2種類に分けられます。先端に4分の1切り込みが入っているものがB1タッピングネジで、入っていないものがB0タッピングねじです。B1タッピングネジの方が、切り込みがあることで、部材への食い付きが良くなっています。
Aタッピングネジよりもピッチが狭いため、比較的硬さや厚さのある部材にも使用することが可能です。主に、薄鋼板や5㎜以下の厚板、非金属、樹脂、硬質ゴムに適しています。また、切込みが入ったB1タッピングネジであれば、構造用鋼、鋳物、鋳鉄などにも使用できる場合もあります。

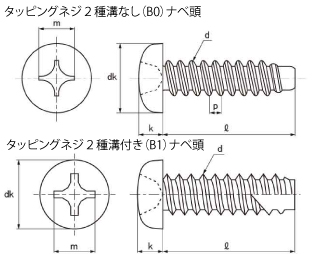

ネジ先端に溝が無いタイプ。ネジ頭部がひっくり返した鍋のように丸みがあるのが特徴。（画像上がB0ナベ小ねじです。）
▼スワイプできます▼
| ねじの呼び径(d) | 2 | 2.3 | 2.5 | 2.6 | 3 | 3.4 | 4 | 4.5 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|---|---|
| 頭部径(Φdk) | 3.5 | 4.0 | 4.5 | 4.5 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.5 |
| 頭部高さ(k) | 1.3 | 1.5 | 1.7 | 1.7 | 2.0 | 2.3 | 2.6 | 2.9 | 3.3 | 3.9 |
※単位は㎜

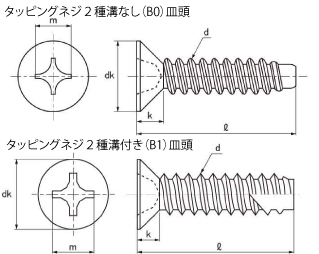

ネジ頭部が皿のように平らで、ネジ先端に溝が無いタイプのネジです。（画像上がB0皿小ねじです。）
▼スワイプできます▼
| ねじの呼び径(d) | 2 | 2.3 | 2.5 | 2.6 | 3 | 3.4 | 4 | 4.5 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|---|---|
| 頭部径(Φdk) | 4.0 | 4.6 | 5.0 | 5.2 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 |
| 頭部高さ(k) | 1.20 | 1.35 | 1.45 | 1.50 | 1.75 | 2.00 | 2.30 | 2.55 | 2.80 | 3.40 |
※単位は㎜
丸みを帯びた形状のネジ頭部が特徴で、ネジ先端の4分の1に溝が入っています。（画像下がB1ナベ小ねじです。）
▼スワイプできます▼
| ねじの呼び径(d) | 2 | 2.3 | 2.5 | 2.6 | 3 | 3.4 | 4 | 4.5 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|---|---|
| 頭部径(Φdk) | 3.5 | 4.0 | 4.5 | 4.5 | 5.5 | 6.0 | 7.0 | 8.0 | 9.0 | 10.5 |
| 頭部高さ(k) | 1.3 | 1.5 | 1.7 | 1.7 | 2.0 | 2.3 | 2.6 | 2.9 | 3.3 | 3.9 |
※単位は㎜
ネジ頭部が平らな形状をしており、ネジ先端の4分の1に溝が付いたネジです。（画像下がB1皿小ねじです。）
▼スワイプできます▼
| ねじの呼び径(d) | 2 | 2.3 | 2.5 | 2.6 | 3 | 3.4 | 4 | 4.5 | 5 | 6 |
|---|---|---|---|---|---|---|---|---|---|---|
| 頭部径(Φdk) | 4.0 | 4.6 | 5.0 | 5.2 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 |
| 頭部高さ(k) | 1.20 | 1.35 | 1.45 | 1.50 | 1.75 | 2.00 | 2.30 | 2.55 | 2.80 | 3.40 |
※単位は㎜
Bタッピングねじは、雌ねじ加工不要で使える雄ねじで、先端がテーパー状・平らなのが特徴です。ピッチが細かく、薄鋼板や樹脂など幅広い素材に対応可能。切込みの有無でB0・B1に分類され、B1はより高い食い付き性能を持ちます。用途や材質に合わせた選定が重要です。
